NOVATOP OPEN
NOVATOP OPEN sono pannelli che combinano i vantaggi di dimensionamento ben noto dei lamellari KVH e dei pannelli multistrati (SWP). I pannelli presentano una soluzione sicura ed economica per tetti e pareti permeabili al vapore.

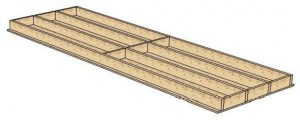

La struttura è costituita da un pannello multistrato inferiore (SWP) con su esso incollati i lamellari (KVH,DUO, TRIO, BSH, travi a I) in distanza assiale di 625 mm, avendo una funzione portante. Per rinforzare il perimetro e intorno alle aperture si inseriscono le ossature trasversali. Le dimensioni e le distanze tra i lamellari possono variare secondo le richieste del progetto. Le giunture dei pannelli e delle ossature sono incollate e pressate a freddo.
IL grado di prefabbricazione è aperto:
Gli spazi vuoti tra i lamellari possono essere riempiti da un isolamento termico già da produzione oppure sul cantiere. OPEN può essere chiuso da un altro materiale di grande superficie – permeabile al vapore (p. es. Fermacell, DHF, DFP, ecc.).
Spessori del pannello SWP inferiore 27 mm (9/9/9), 19 mm (6/7/6).
Altezze totali: 227 mm, 247 mm, 267 mm e altre
Larghezze standard: 1030, 2090, max. 2450 mm
Lunghezze: secondo la documentazione tecnica, standard 6000, max. 12.000 mm
Dimensioni KVH (DUO, TRIO, BSH, travi a profilo I): 200/60; 220/60; 240/60 mm e altre.
Distanza tra ossature: 625 mm, altre secondo la valutazione statica
Formato massimo: 12.000 x 2450 mm (Prolungamento del pannello SWP con giunto a pettine)
Qualità del pannello SWP inferiore (SWP): a vista (B), non a vista (C)
Novità
Trattamenti di superficie 2 in 1 – verniciatura protettiva e finitura negli interni
Uso
• pareti, solai, tetti
Vantaggi
• pannelli di grande formato fino a 12 x 2,45 m
• peso basso
• alta portata statica
• lavorazione precisa secondo il progetto
• montaggio semplice e rapido con alta precisione
• possibilità di calpestare immediata
• semplici combinazioni con altri sistemi di costruzione
• possibile qualità a vista verso gli interni

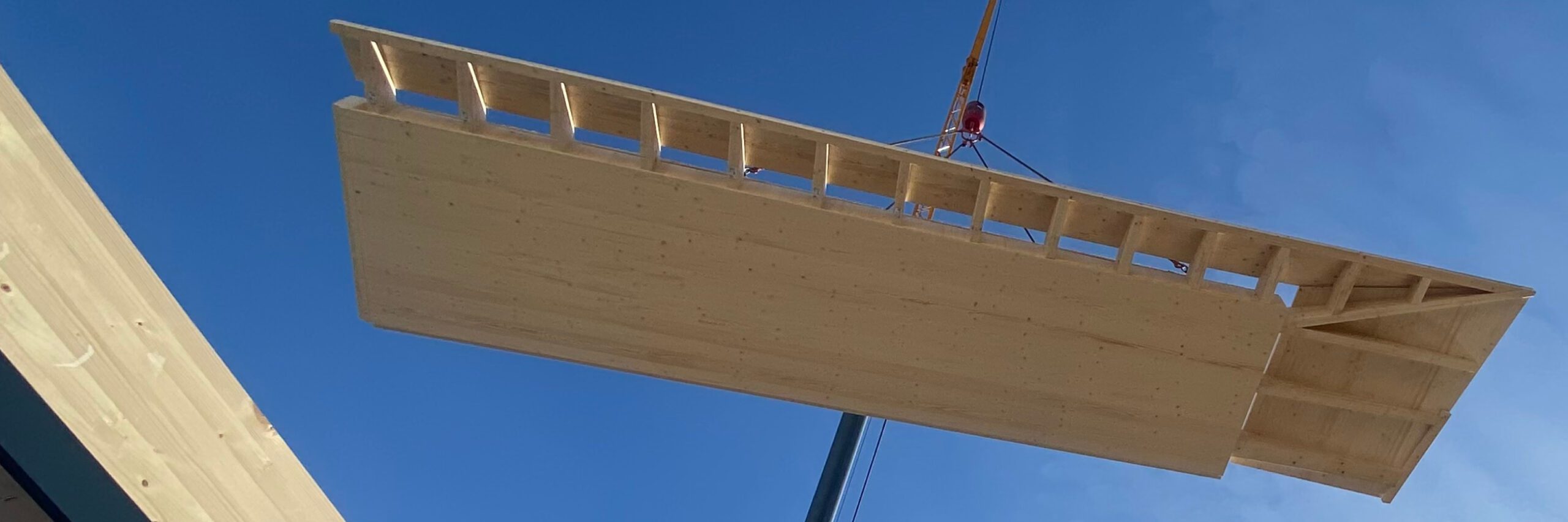

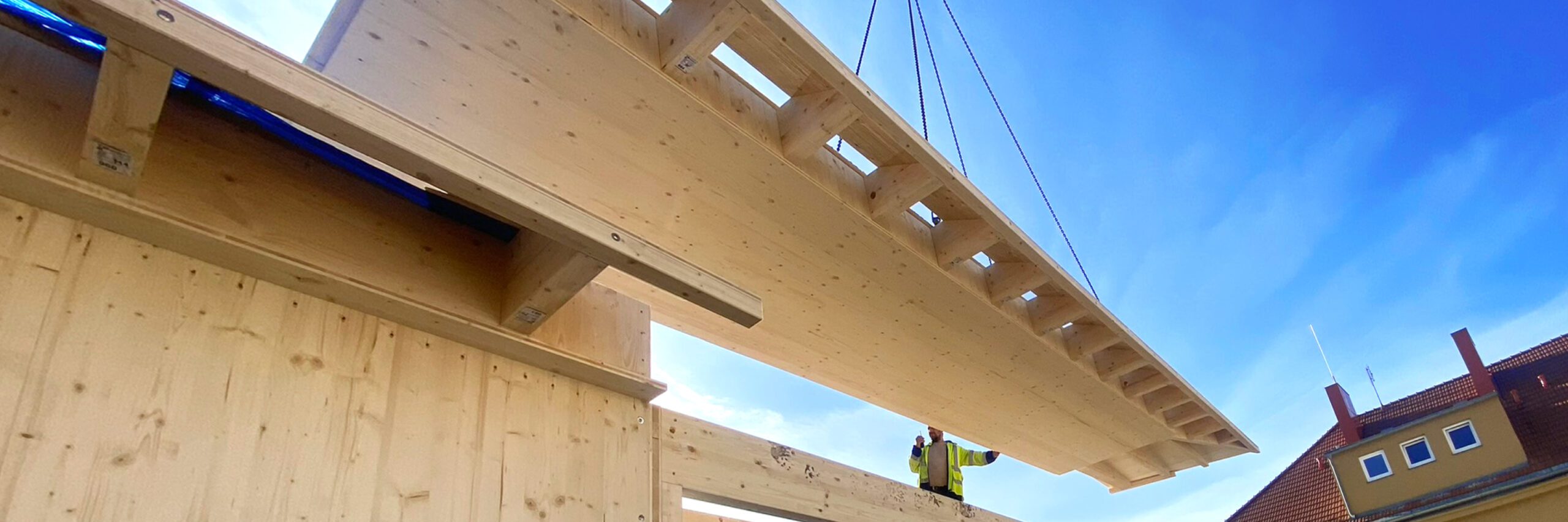

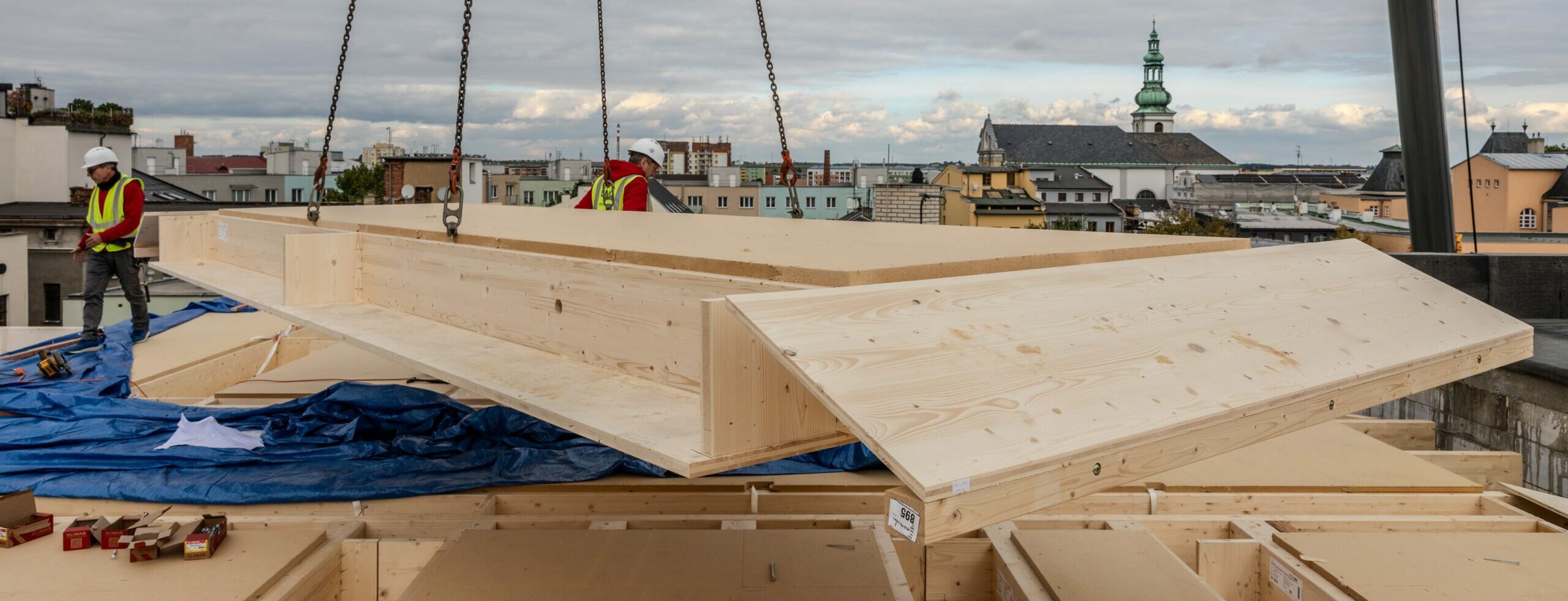

Applicazioni – foto galleria
Nei file da scaricare si trova:
Documentazione tecnica
Possibilità di lavorazioni
Guida per l’elaborazione del progetto
Istruzioni per il montaggio
Dettagli costruttivi Giunti e applicazioni
